      產品展示
      查看分類

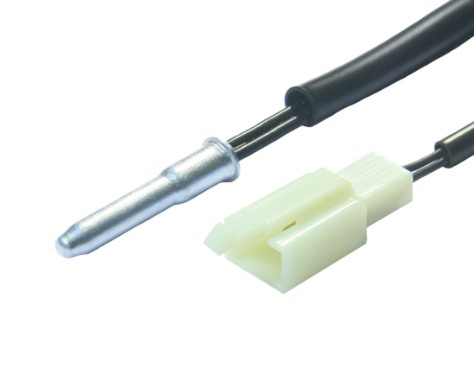

      汽車空調冷凝器溫度傳感器
      汽車空調冷凝器溫度傳感器

      名稱:汽車空調冷凝器溫度傳感器



      ■ 特征

      樂隊:Veteng 用途:用于冷凝器溫度傳感。
      產品型號:VT0202XA070 產品工作溫度范圍:- 40℃ ~ +125

       機構認可:UL

      NTC熱敏電阻工作溫度。范圍:

          - 40℃ ~ +150

      ■ 產品圖紙

      temp sensor for car air conditioner.png

      ■ 材料清單

      項目 材料 數據表
      1 鋁殼Ф2.6X3.5X23(DES1503006A-0) 1 PCS
      2 NTC熱敏電阻

      LSCH 202X3500FAJG

      R25=2.2285 KΩ+2.5/-3%B25/50=3500 K±1%

      1 PCS
      3 環氧樹脂 G-108 L:Gu-01L:G-008X黑色 /
      4 Φ3.5*4.5 600 V黑色聚氯乙烯外殼(無標記)260毫米 1個PCS
      5
      鐵絲
      UL 3266 26 AWG 2C TS 300V 125℃黑色330 mm 1 PCS
      6 支架 4.0*28白色支架 1 PCS
      7 終端 DJ 611-2.8X0.5黃銅 2 PCS
      端子
      DJ7021A-2.8-1米色 1 PCS

          ●  外殼、組件、電線、連接器,以及它們的顏色、大小、形狀和處理方法,都可以根據您的設計定制

          ●  這個殼的特殊形狀元件,我們可以合作設計和制造新的模具

            如果您需要樣品,請與我們聯系。


      ■ 電特性

      沒有。 項目 符號 試驗條件 敏。 也不是。 馬克斯。 單位
      1
      0℃電阻 R0 Ta=0℃±0.0 5℃

      PT≦0.1mW

      6.019 6.270 6.494
      2 25℃阻力 R25

      Ta=25℃±0.0 5℃

      PT≦0.1mW

      2.162
      2.229 2.284
      3
      50℃電阻 R50

      Ta=50℃±0.0 5℃

      PT≦0.1mW

      / 0.906 /
      3 B值
      B25/100 3853.887*lNK 3465.0 3500 3535.0  K
      4 熱耗散常數 δ Ta=25℃(空氣中) / 4.0 / M W/℃
      5 響應時間-進入液體 τ Ta=25±0.5℃ / / 5.0 證交會
      6 高鍋試驗 / DC1800V 60秒 / / 1.0
      7 絕緣試驗 / DC500V 60秒 100 / /

         ●    電阻、B值和其他參數可以選擇為您的要求。


      ■ 機械試驗

      沒有。 項目 通行準則 試驗條件
      1

      試驗

      不是松了,

      無變形

      1樹脂,在鍵合時,涂20N(約2.0kg)1分鐘。

      在終端和電線之間,施加50N(約5.0KG)1分鐘

      2

      滴下

      試驗

      外觀無

      明顯損傷

      在高度1米處,產品自由下落,落在10毫米厚的橡木板上,3次。









      ■ 可靠性試驗


      項目 通行準則 試驗條件
      1 高溫儲存

      ⊿R/R25≤±3%

      ⊿B/B≤±3%

      外觀無明顯損壞

      105±3℃,1000±24h,采用DC5V系列1KΩ固定電阻,試驗后在常溫下等待2h。

      2 低溫儲存

      -20±5℃,1000±24H

      測試結束后,在常溫下等待2小時。

      3 恒溫恒濕試驗

      40±2℃,90%~95%RH,100 h±24h

      測試結束后,在常溫下等待2小時。

      4 溫度沖擊試驗(空氣中)

      -20℃×30 min→25℃×5 min→250℃×30 min→25℃×5 min,周期5次

      測試結束后,在常溫下等待2小時。

      5
      煮沸試驗 90±3℃,1000±24h,系列1KΩ固定電阻,試驗后,在常溫下等待2小時。
      6 鹽霧試驗 5%鹽水,35℃±1℃,96h,表面腐蝕面積不應超過表面積的5%。
      7 防撞試驗 傳感器傾斜60度,自由落體,傳感器與至少25公斤的鋼板相撞。
      8 過流試驗

      105±3℃,施加5 min恒流,

      經過24小時的測試,在常溫下等待2小時

      9 振動試驗 頻率:10~55 Hz,振幅2.5mm,方向:X,Y,Z,每6小時

      ■ 貯存條件

      1溫度:-10℃~+40℃

      相對濕度:≦75%RH

      3遠離腐蝕性的大氣和陽光。

      4儲存期:1年

      ■ 產品應用條件

      1應用中的使用溫度和功率不應超過產品規格中所列的規格;

      移動和安裝產品時要小心處理;

      當產品上出現變形或生銹的套管時,不應使用產品;

      4破損殼體或觀察到外殼變形過大時,不應使用產品;

      5避免產品在操作溫度范圍內溫度波動過大;

      6不要對產品施加過大的沖擊和振動;

      7.不要過度拉或彎曲導線;

      8在任何有腐蝕氣體(CO2、NH3、SOX、NOX)的環境中不得使用;

      不要在任何環境中使用含鹽水、酸、堿和有機的電解液。

      9在有水的環境中不使用。高水分、高腐蝕性的溶液;

      10通過NTC元件的電流會引起自熱,并可能影響測量;

      11本產品屬于表面貼壓式溫度傳感器,使用時需充分制作底面并加熱;
