      熱門搜索: 壓敏電阻 熱敏電阻 溫度傳感器
      產品展示
      查看分類
      洗衣機專用傳感器
      洗衣機專用傳感器

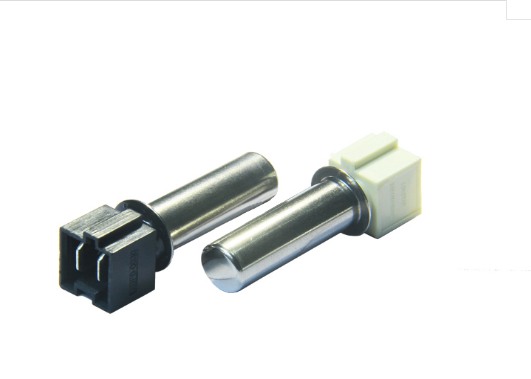

      名稱:洗衣機溫度傳感器



      ■ 特性

      樂隊:Veteng 用途:用于洗衣機溫度傳感。
      產品型號:VT0482XA163 產品工作溫度范圍:- 20℃ ~ +130

       機構認可:UL


      峰值額定功率(25度)):50兆瓦



      ■ 產品圖紙

      單位:毫米


      ■ 材料清單

      項目 材料 數據表
      3 10.0X14.5X30.5 SUS 304殼牌(DES1410001 A-0)
      1個PCS
      1 NTC熱敏電阻

      A482X3950FAJG

      (R60=1.204 KΩ±2%B25/85=3966 K±1.5%)

      1個PCS
      2 環氧 G-308:G00-308:G-008X黑色 /
      4 連接器 6.3型PBTB連接器白色
      1個PCS

          ●  外殼、組件、電線、連接器,以及它們的顏色、大小、形狀和處理方法,都可以根據您的設計定制

          ●  殼屬于特殊形狀元件,我們可以合作設計和制造新的模具

            如果您需要樣品,請與我們聯系。


      ■ 電特性

      沒有。 項目 符號 試驗條件 敏。 也不是。 馬克斯。 單位
      1
      0℃電阻 R0 Ta=0℃±0.0 5℃

      PT≦0.1mW

      15.031 15.768 16.505
      2 25℃阻力 R25

      Ta=25℃±0.0 5℃

      PT≦0.1mW

      4.661
      4.828 4.995
      3
      30℃電阻 R30

      Ta=30℃±0.0 5℃

      PT≦0.1mW

      3.764 3.890 4.016
      4
      40℃阻力 R40

      Ta=40℃±0.0 5℃

      PT≦0.1mW

      2.500 2.573 2.645
      5 60℃電阻 R60

      Ta=60℃±0.0 5℃

      PT≦0.1mW

      1.180 1.204 1.228
      6 83℃阻力 R83

      Ta=83℃±0.0 5℃

      PT≦0.1mW

      0.538 0.554 0.569
      7 85℃電阻 R85

      Ta=85℃±0.0 5℃

      PT≦0.1mW

      / 0.520 /
      8 B值
      B25/100 3853.889*lNK 3906.5 3966.0 4025.5  K
      9 熱耗散常數 δ

      T1=85±0.2℃,Ta=25±1

      自然冷卻法

      / 5.0 / M W/℃
      10 響應時間-進入液體 τ T1=47.1±0.2℃,T2=85±0.2℃,Ta=25±1℃自然冷卻法 / 16.0 / 證交會
      11 高鍋試驗 / AC 3750V 1秒 / / 0.5
      12 絕緣試驗 / DC500V 1秒 100 / /

         ●    電阻、B值和其他參數可以選擇為您的要求。


      ■ 機械試驗

      沒有。 項目 通行準則 試驗條件
      1

      試驗

      外觀無

      明顯損傷

      用施加在每根引線100 N上的負載緊固身體10秒

      2

      滴下

      試驗

      在高度1米處,產品自由下落,落在10毫米厚的橡木板上,5次。








      ■ 可靠性試驗

      沒有。
      項目 通行準則 試驗條件
      1 高溫儲存

      ⊿R/R25≤±3%

      ⊿B/B≤±3%

      DC500V 1秒

      AC 3750V 1秒

      105±5℃,1000±24H

      2 低溫儲存

      -30±5℃,1000±24H


      3 恒溫恒濕試驗

      40±2℃,90%~95%RH,168 H±24H

      測試結束后,在常溫下等待2小時。

      4 溫度沖擊試驗(空氣中)

      -30℃×30 min→25℃×1 min→105℃×30 min→25℃×1 min,周期1000次

      測試結束后,在常溫下等待2小時。

      9 振動試驗 頻率:20~200 Hz,上下振動4H,水平振動4H

      ■ 貯存條件

      1溫度:-10℃~+40℃

      相對濕度:≦75%RH

      3遠離腐蝕性的大氣和陽光。

      4儲存期:1年


      ■ 產品應用條件

      1應用中的使用溫度和功率不應超過產品規格中所列的規格;

      移動和安裝產品時要小心處理;

      當產品上出現變形或生銹的套管時,不應使用產品;

      4破損殼體或觀察到外殼變形過大時,不應使用產品;

      5避免產品在操作溫度范圍內溫度波動過大;

      6不要對產品施加過大的沖擊和振動;

      7.不要過度拉或彎曲導線;

      8在任何有腐蝕氣體(CO2、NH3、SOX、NOX)的環境中不得使用;

      不要在任何環境中使用含鹽水、酸、堿和有機的電解液。

      9在有水的環境中不使用。高水分、高腐蝕性的溶液;

      10通過NTC元件的電流會引起自熱,并可能影響測量;

      11本產品屬于表面貼壓式溫度傳感器,使用時需充分制作底面并加熱;
