      NTC過熱保護解決方案及其應用
      2024.08.05

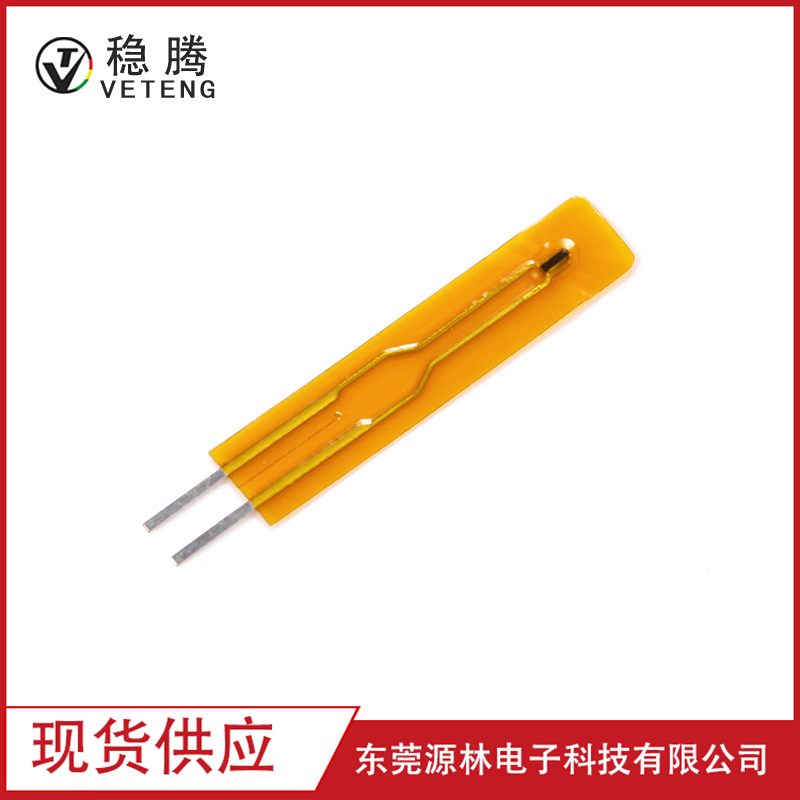

      在現代電子領域設備,溫度控制和管理至關重要。正確實施過熱保護不僅能延長設備的使用壽命,還能提升其安全性和可靠性。NTC負溫度系數熱敏電阻作為一種基礎的溫度傳感元件,廣泛應用于電子設備中過熱保護的實現。

      Part 01

      NTC過熱保護的工作原理

      NTC熱敏電阻的核心特性是其電阻值隨溫度升高而減小。具體來說,當溫度上升時,NTC電阻的阻值會顯著降低,而當溫度下降時,阻值會恢復增大。這一特性使NTC熱敏電阻成為檢測和控制溫度變化的理想元件。
      在過熱保護電路中,NTC電阻通常與其它電路組件組合使用。例如,它可以并聯在電源電路中,當電路溫度升高到危險水平時,NTC電阻的阻值顯著降低,從而引起電流增加,觸發保護電路斷開電源,避免設備損壞。

      Part 02

      典型應用場景

      電源管理:

      電源設備,例如開關電源、適配器和充電器等,在工作過程中常常會產生大量熱量。如果熱量積聚超過一定水平,可能會導致電源元件失效或發生火災。通過在這些電源設備中集成NTC過熱保護機制,可以實時監測設備溫度,并在過熱時自動斷開電源,從而保護設備和用戶安全。

      電機保護:

      電機在運行過程中容易產生熱量。特別是在負載過大或長時間連續運轉的情況下,溫度上升更為顯著。NTC熱敏電阻能檢測電機溫度,當溫度超過設定閾值時,保護電路會自動切斷電源,防止電機過熱損壞。

      電池保護:
      充電電池在充放電過程中會產生熱量。尤其是在充電速度較快或電池損壞時,過熱現象更容易發生。通過在電池管理系統中引入NTC過熱保護,可以及時檢測電池溫度并采取相應的保護措施,如降低充電速度或斷開充電電源。

      Part 03

      NTC過熱保護方案設計


      NTC熱敏電阻的選擇:

      選擇適合的NTC熱敏電阻是設計成功的關鍵。需要考慮的參數包括電阻溫度系數、工作溫度范圍、大電流和功耗等。一般來說,電阻溫度系數越高,熱敏電阻對溫度變化的敏感度越大,響應速度越快。此外,確保NTC熱敏電阻能夠在目標設備的工作溫度范圍內可靠運行,也是非常重要的。

      電路設計與布局:

      設計NTC過熱保護電路時,應確保電路能在正常工作條件下穩定運行,并在過熱時迅速響應。常見的電路設計包括:

      1.串聯保護電路: NTC電阻與負載串聯,當設備溫度升高導致NTC電阻值減小時,電流增加觸發保護機制。

      2.分壓保護電路: NTC電阻與其它電阻形成分壓電路,通過監測分壓電壓變化實現溫度檢測和保護。

      3.橋式保護電路: 使用橋式電路實現更精確的溫度檢測和控制。

      但必須注意電路布局,特別要防止熱量在電路板上積聚。此外,需要確保其它高功率元件不會干擾NTC熱敏電阻的正常工作。

      系統調試與測試:
      初步設計完成后,需要進行全面的調試和測試。包括:
      1.度響應測試: 測試NTC電阻對溫度變化的響應速度和精度,確保在設備溫度達到危險閾值時能迅速觸發保護。

      2.環境適應性測試: 測試設備在各種環境條件下(如高低溫、濕度變化等)的穩定性,確保過熱保護機制在各種實際工況下都能可靠工作。

      3.長期穩定性測試: 進行長時間連續運行測試,觀察NTC熱敏電阻和保護電路的穩定性和耐久性,確保設計滿足設備的預期壽命要求。

      Part 04

      實踐案例分析


      背景: 某型號筆記本電腦電源適配器在長時間使用過程中,特別是在高負荷狀態下容易過熱,導致適配器損壞,甚至存在安全隱患??蛻粝Mㄟ^過熱保護設計,提升適配器的可靠性和安全性。

      設計方案:

      1.選型:

      選擇一款合適的NTC熱敏電阻,其工作溫度范圍為-40℃至100℃,電阻溫度系數高于-5%/℃,大功耗為1W。

      2.電路設計:

      采用分壓保護電路,NTC熱敏電阻與一個固定電阻串聯,分壓輸出連接到運算放大器作為過熱檢測信號。一旦檢測到適配器內部溫度超過80℃時,運算放大器輸出信號控制繼電器斷開適配器電源。

      3.調試與測試:

      通過實驗室環境測試和多次反復調試,確保在不同環境下NTC熱敏電阻響應速度和電源斷開保護機制的穩定性。同時進行長期壽命測試,確保設計的可靠性。

      結果:
      經過系統的測試和優化,該過熱保護方案成功應用于量產產品中,大幅減少了電源適配器因過熱而導致的故障率,同時提高了用戶的安全保障。

      NTC過熱保護作為一種有效的溫度控制手段,在電子設備中具有廣泛的應用前景。從電源管理到電機保護,再到電池管理,NTC熱敏電阻憑借其簡單可靠的特性,成為實現過熱保護的理想選擇。

      在設計和應用過程中,需要深入理解NTC熱敏電阻的工作原理,合理選擇器件參數,精心進行電路設計,嚴格進行系統調試和測試,才能確保設計的可靠性和有效性。隨著技術的發展,未來NTC過熱保護將在更多領域和更復雜的應用場景中展現其重要價值。
