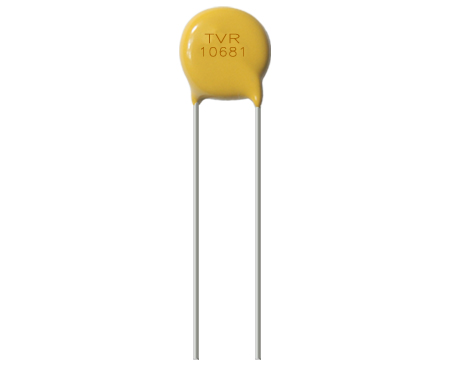

壓敏電阻被遍及運用于電壓保護、防雷、抑制電涌電流、吸收尖峰脈沖、限幅、高壓滅弧、消噪、保護半導體元器件等。如下是壓敏電阻電路運用中的幾個典范榜樣實例。
1.電路輸入過壓保護
大氣過電壓由于雷擊誘發,大多半屬于認為性過電壓,雷擊對輸電路線放電爆發的過電壓,這類過電壓的電壓值很高,可達100~10000V,形成的危險極大。是以對付必須對電氣設備采用辦法脅制大氣過電壓。可以采用壓敏電阻器。一般采用與設備并聯。若是電氣設備要求殘壓很低時,可以采用多級防護。
2.脅制利用過電壓防護
電路利用過電壓是電路任務狀態溘然變化時,電磁能量急劇轉化,快速釋放時爆發的一種過電壓,脅制這類過電壓可以用壓敏電阻器保護各類電源設備、機電等。
3.半導體器件的過壓保護
為了脅制半導體器件任務時由于某些啟事爆發過電壓時被廢棄,經常使用壓敏電阻加以保護,在晶體管發射極和集電極之間,可以在變壓器的一次銜接壓敏電阻,能無效地保護過電壓對晶體管的損傷。在失常狀態下,壓敏電阻呈高阻態,只要很想的泄電流,而當經受過電壓時,壓敏電阻迅速釀成低阻狀態,過電壓能量以放電電流的模式被壓敏電阻吸收,電涌電壓消適量前,當電路或元件經受失常電壓時,壓敏電阻又回覆到高阻狀體。對付二極管和晶閘管來說,一般將壓敏電阻和這些半導體元件并聯可以于電源并聯,而且應愜心兩個要求:一是重復行徑的偏向電壓要大與壓敏電阻的殘壓,二是非重復行徑的反向電壓也要大于壓敏電阻的殘壓。
4.接觸器、繼電器防護器
當割斷含有接觸器,繼電器等感性負載的的電路時,其過電壓可以超過電源電壓的數倍,過電壓形成接點間電弧和火花放電,燒損觸頭,壓縮設備壽命。由于壓敏電阻在高電位的分流作用,從而保護了觸點。壓敏電阻和線圈并聯時,觸點間的過電壓便是電源電壓與壓敏電阻殘壓之和,壓敏電阻吸收的能量為線圈存儲的能量,壓敏電阻與觸點勾串時,觸點的過電壓便是壓敏電阻的殘壓,壓敏電阻吸收的能量為線圈存儲能量的1.2倍。
